CAN FD收发器芯片SIT1044抗干扰远程唤醒时序

【概要描述】CAN FD收发器芯片SIT1044抗干扰远程唤醒时序

  • 分类:新闻资讯
  • 作者:
  • 来源:
  • 发布时间:2022-02-15 09:03
  • 访问量:
详情

芯力特自主研发的SIT1044芯片是一款应用于CAN协议控制器和物理总线之间的高性能CAN FD收发器芯片,可应用于卡车、公交、小汽车、工业控制等领域,总线耐压达到±40V,支持5Mbps CAN FD灵活数据速率,具有在总线与CAN协议控制器之间进行差分信号传输的能力。

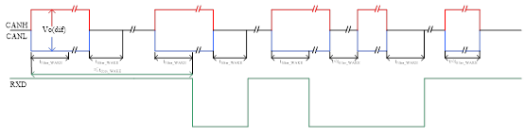

为了降低功耗,系统在总线空闲时会进入低功耗模式,将SIT1044设置成待机模式。当SIT1044检测到总线上出现长度大于tfilter_WAKE的3个显性、隐性、显性的电平且3个电平的总时间小于或等于tdom_WAKE后,待机模式下的SIT1044将被唤醒,此时 RXD 跟随大于tfilter_WAKE的总线信号变化;如果3个显性、隐性、显性的电平总时间大于tdom_WAKE,SIT1044将不能唤醒,RXD则一直输出高电平;唤醒时序图如下:

其中任何小于tfilter_WAKE的干扰信号电平将被芯片中滤波器滤除。

tfilter_WAKE 时间的定义是为了使SIT1044仅安全可靠地接收唤醒信号,避免由于总线干扰导致误触发。CAN控制器收到RXD信号后,可通过软件设置触发唤醒控制器,从而进一步设置SIT1044的STB引脚进入正常工作模式。这种唤醒模式中,当总线的所有节点都处于睡眠状态时,只要总线某个节点发出信号,所有节点都会被唤醒。
