DESIGN SERVICE

设计服务

成功案例

  • 分类:设计服务
  • 发布时间:2018-12-26 00:00:00
  • 访问量:0
概要:
概要:
详情

1





案例1: 2013年为某上市公司设计完成单相智能电表模拟IP,设计指标:

提供3路Σ-Δ调制器输出通道

可编程增益放大,放大增益为4、8、16、32可选

三路通道分别受独立的使能端控制

具有积分器复位功能

内置2.5±4%低温漂基准电压源

内置基准电压温漂系数和功耗调整功能

电源电压:模拟电源为5V;数字电源为1.8V

调制器输出速率:1MHz

Σ-Δ ADC信噪比>85dB(OSR=160时)

模拟部分总体电流<3mA

温度范围:-40~85℃

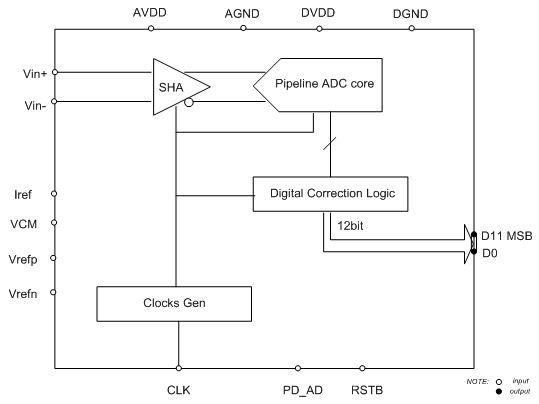

案例2: 2014年为上海某公司提供低功耗60M 12bit Pipeline ADC IP设计

1

设计原理框图

2

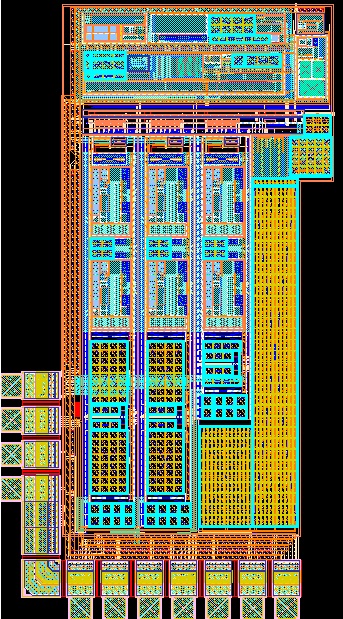

提交版图IP

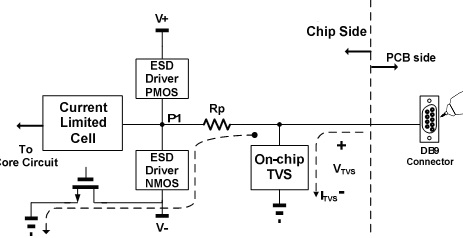

案例3: 2015年4月为广州某公司提供基于0.5um HV CMOS工艺内置抗雷击TVS的特殊工作电源电压RS485芯片定制服务

4



设计原理框图

1

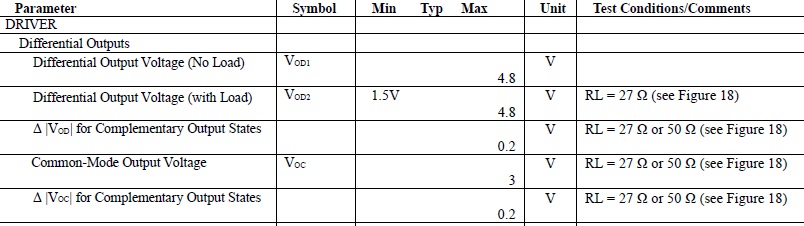

部分设计指标

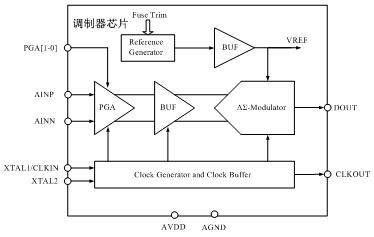

案例4:2016年为广州某公司提供隔离型Δ-Σ ADC 调制器IP

6

设计原理框图

7

提交版图IP

8

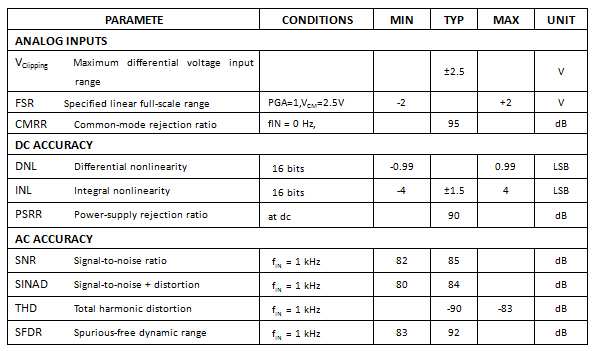

部分设计指标



案例5:2017年为深圳某公司提供SAR ADC IP

9

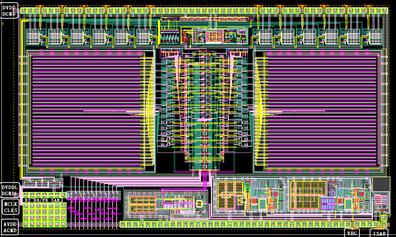

提交版图IP

1

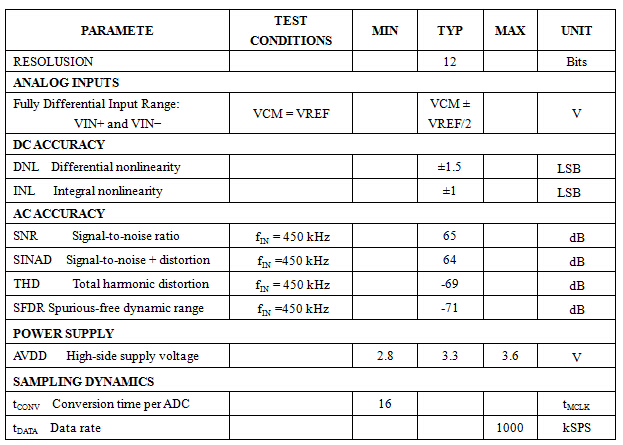

部分设计指标

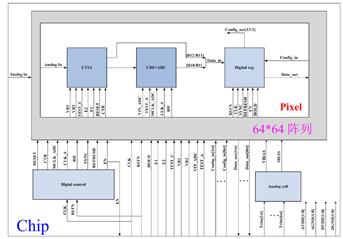

案例6:2018年为某研究所提供成像探测器读出电路芯片定制服务

7

设计原理框图

12

提交版图IP

111

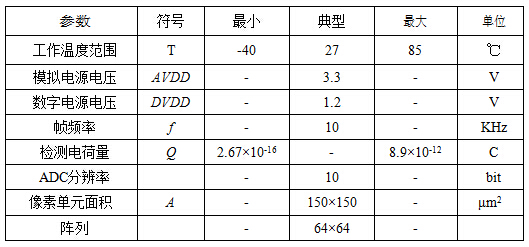

部分设计指标
