芯力特国产(CAN FD)芯片SIT1051，IO兼容3.3.V逻辑电平

　　引文：芯力特3.3V逻辑输入电源的高性能CAN FD收发器芯片，总线耐压达到±70V以上，支持5Mbps (CAN FD)灵活数据速率，具有在总线与CAN协议控制器之间进行差分信号传输的能力……

　　近年来，随着5G时代的到来，对于数据传输速率的提高，传统CAN芯片只有1Mbps传输速率，需要更高速率的CAN芯片，而芯力特3.3V逻辑输入电源的高性能(CAN FD)收发器芯片，支持5Mbps(CAN FD)灵活数据速率，是CAN总线标准的升级版。

　　芯力特(CAN FD)芯片的具体参数如下：

　　一、芯片引脚

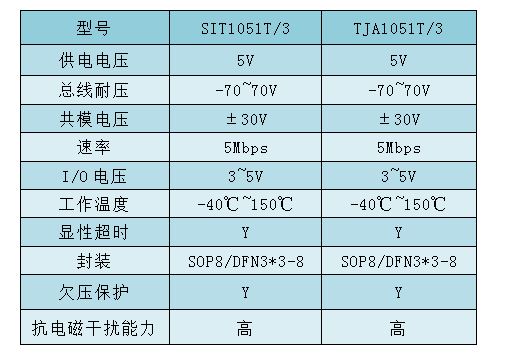

　　二、相关型号参数对比

　　三、芯片典型应用电路

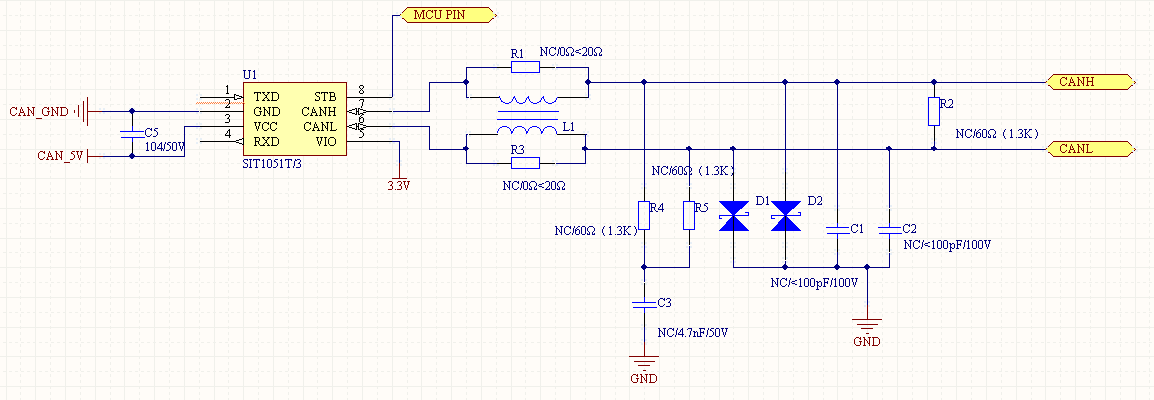

　　SIT1051T/3是一款满足国际标准的高性能(CAN FD)收发器芯片。其典型应用电路如下：

　　1、分裂终端

　　分裂终端(split termination)的概念如图所示，总线端节点的终端电阻都被分成两个等值的电阻，即用两个 60Ω的电阻代替一个 120Ω的端电阻，在终端的中间分接点处通过一个电容 C(1nF~100nF)连接到地。这种接法可以有效减少辐射，使系统有更好的抗干扰性。总线上的其它 Stub 节点也可以选用相似的分裂终端配置。Stub 节点的电阻选择必须使包括所有终端电阻的总线负载在 50Ω~65Ω的规定范围中。例如，有 10 个节点时，8 个 stub节点和 2 个总线终端节点，典型 Stub 节点的电阻值是 1.3kΩ。

　　如果使用了分裂终端后的 EMC 性能仍不足够，也可以选择使用对地匹配电容和共模电感(电感扼流器)。

　　如不需要使用分裂终端，可直接接终端电阻。

　　2、对地匹配电容

　　CANH 和 CANL 输出到 GND 的一对匹配电容用于提高抗电磁干扰的性能。相应噪声源的阻抗和 CANH 和 CANL 对地的电容组成了一个 RC 低通滤波器。电容值必须由节点的数量和数据传输频率决定。一般选取<100pF，如果外接 ESD 保护器件，该电容值可适当减小或省掉。图中串联电阻可调整与对地电容形成的低通滤波器性能，但电阻值不应过大，导致显性差分电压值降低明显。

　　3、共模电感

　　共模电感对共模信号有高阻抗，对差动信号有低阻抗。因此，由 RF 噪声和/或收发器驱动器的不理想对称产生的共模信号都被显著地衰减。所以，电感扼流器可以减少辐射以提高抗干扰性。

　　如果首先要提高抗干扰性， 建议将对地电容放置在收发器和普通模式扼流器之间。如果，另一方面，要减少辐射，则建议将电容放置在扼流器和分裂终端之间。

　　4、ESD 保护器件

　　如果系统需要在-30V~+30V 共模范围内正常工作，需选用双向 ESD 保护器件。如果共模变化范围为正，可选用单向二极管 ESD 保护器件。在系统通讯速率较高时，最好选用响应速度快且电容值小的 ESD 保护器件。
