LIN收发器芯片SIT1021四种工作模式的转换

  • 分类:技术资讯
  • 作者:
  • 来源:
  • 发布时间:2022-01-25 10:44
  • 访问量:

【概要描述】

LIN收发器芯片SIT1021四种工作模式的转换

【概要描述】

  • 分类:技术资讯
  • 作者:
  • 来源:
  • 发布时间:2022-01-25 10:44
  • 访问量:
详情

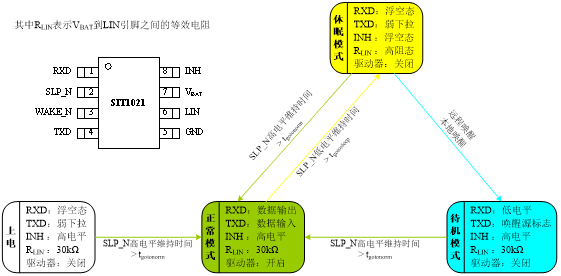

芯力特LIN收发器芯片SIT1021有四种工作模式:分别为休眠模式、待机模式、正常模式和上电模式,工作模式转换图如下:

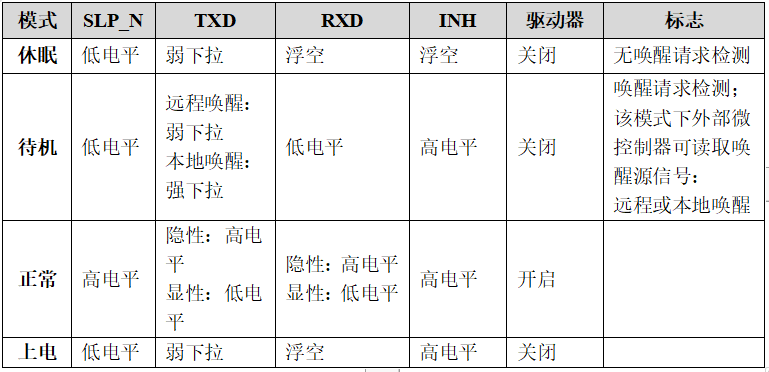

SIT1021工作在各模式下,相关引脚状态如下表:

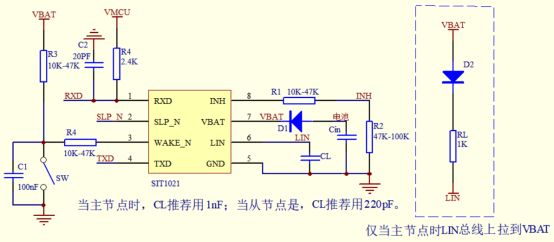

SIT1021在待机模式、正常模式和上电模式下,INH脚输出都是高电平(电压幅值与VBAT相同),只有在休眠模式下输出才是浮空状态;如果需要INH脚控制外部电源管理模块,则需将此脚通过电阻下拉到地看,如下图,考虑到功耗,下拉电阻R2推荐使用100K(如果电源管理模块使能脚内部未接下拉电阻,则需要外接下拉电阻,如果内部有接下拉电阻,则可根据实际应用来决定是否外部加下拉电阻);可根据电源管理模块使能脚耐压,调节R1R2的阻值,以调节输出到电源管理模块的使能脚电压。如果不用此功能可以通过电阻上拉到VBAT,或者悬空。应用时应注意,芯片上电后,需将SLP_N脚置高使芯片进入正常模式后,才能将其设置在休眠模式,如上电后直接将SLP_N脚置低,则无法进入休眠模式;另外休眠模式与正常模式可以通过设置SLP_N脚来回转换;如果在休眠模式下,通过本地唤醒或者远程唤醒后,SIT1021先进入待机模式,同时RXD输出唤醒标志(置低),TXD输出唤醒源标志(置低(弱下拉代表远程唤醒,强下拉代表本地唤醒));当MCU检测到唤醒标志后,通过唤醒源标志检测到唤醒源,控制SLP_N置高,进入正常模式,接收数据。
