CAN FD芯片SIT1051双电源异步上电通信应用



芯力特自主研发的SIT1051T/3芯片是一款应用于CAN协议控制器和物理总线之间的高性能CAN FD收发器芯片,可应用于卡车、公交、小汽车、工业控制等领域,总线耐压达到±70V,支持5Mbps CAN FD灵活数据速率,具有在总线与CAN协议控制器之间进行差分信号传输的能力。

SIT1051T/3设置了两个供电引脚,分别是VCC和VIO,如下图:

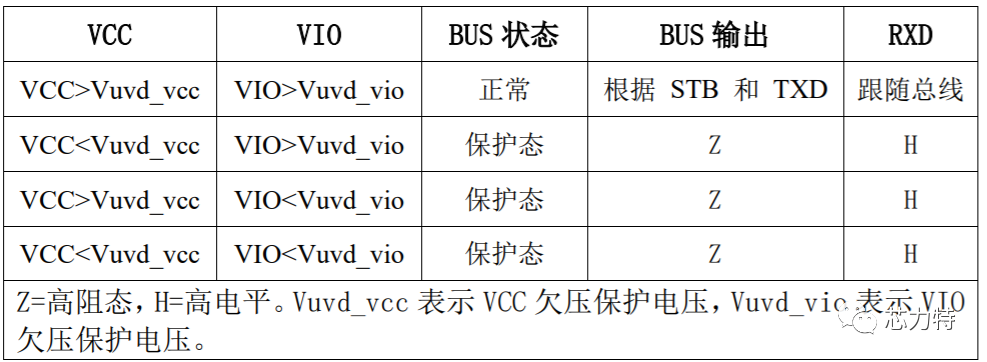

VCC与VIO必须都供电,芯片才能正常工作,当SIT1051T/3所在的系统MCU是3.3V供电时,VIO接3.3V;当其所在的系统MCU是5V供电时,VIO接5V;两个引脚都具有欠压保护功能,如下图当VCC与VIO引脚电压小于欠压保护电压时总线CANH、CANL及RXD的状态:





只要VCC和VIO其中有一个电压输出低于其欠压保护电压,芯片CANH、CANL就输出高阻状态,此时不影响总线。

另外,当VCC与VIO不同时上电,在芯片开始工作的瞬间,SIT1051T/3也不会对总线造成干扰,具体测试如下:

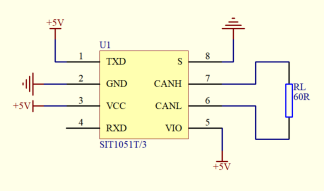

测试电路

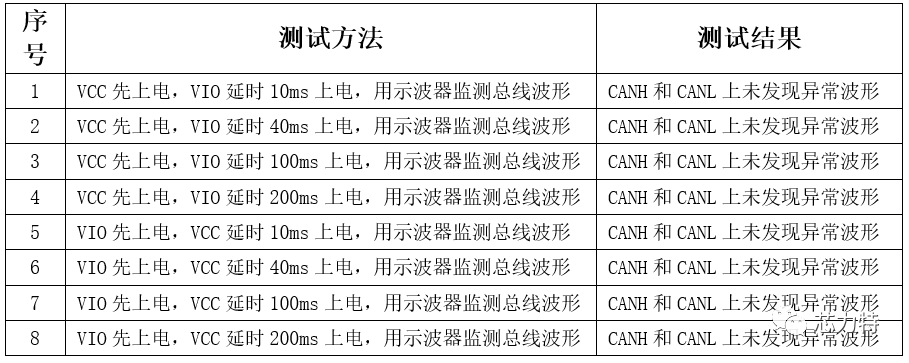

分别对VCC与VIO先后供电作了如下测试:





其中部分测试波形如下:(示波器通道1(黄色)接VIO,通道4(绿色)接VCC,通道2(蓝色)CANH,通道3(紫色)接CANL)

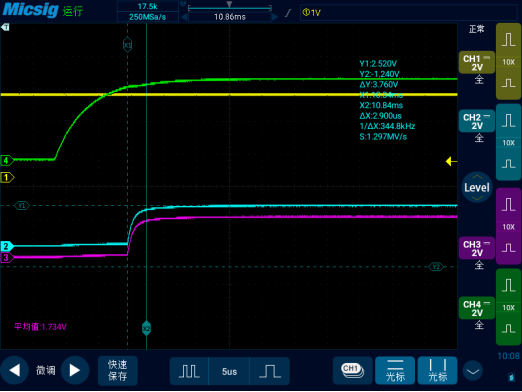

VCC先上电,VIO延时10ms上电

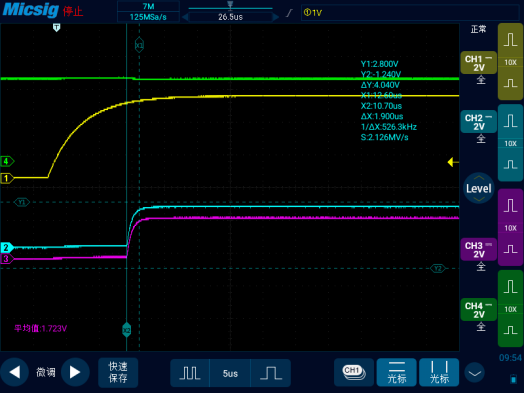

VIO先上电,VCC延时10ms上电



由上述测试波形可以得知:

  1. VCC先上电,VIO延时上电时,CANHCANL上未发现异常波形,不会对总线产生干扰;
  2. VIO先上电,VCC延时上电时,CANHCANL上未发现异常波形,不会对总线产生干扰。

结合以上所述,可知SIT1051T/3 VCC与VIO先后供电不干扰总线通信。
