芯力特带显性超时LIN收发器--SIT1029Q

【概要描述】SIT1029Q 是一款国产本地互联网络 LIN 物理层收发器芯片,符合 LIN 2.0、 LIN 2.1、 LIN 2.2、 LIN2.2A、 ISO 17987-4:2016 (12V) 和 SAE J2602 标准。

  • 分类:技术资讯
  • 作者:
  • 来源:
  • 发布时间:2022-10-11 08:30
  • 访问量:
详情

SIT1029Q 是一款国产本地互联网络 LIN 物理层收发器芯片,符合 LIN 2.0、 LIN 2.1、 LIN 2.2、 LIN2.2A、 ISO 17987-4:2016 (12V) 和 SAE J2602 标准。主要适用于使用 1kbps 至 20kbps 传输速率的车载网络。SIT1029Q 通过 TXD 引脚控制 LIN 总线的状态, 可将协议控制器的发送数据流转换为具有最佳压摆率和波形整形的总线信号,以最大程度地减少电磁辐射发射(EME)。LIN 总线输出引脚具有内部上拉电阻, 仅当用作主机节点时,才需将 LIN 总线端口通过一个与二极管串联的外部电阻上拉至 VBAT。SIT1029Q 通过 LIN 引脚接收总线上的数据流,并由接收器的输出引脚 RXD 将数据传送到外部的微控制器。

 SIT1029Q 可在 5.5V~18V 工作电压范围内, 支持 12V 应用。SIT1029Q 在休眠模式和待机模式下可实现极低的静态电流消耗,发生故障时可快速地将功耗降至最低, 并且可通过 SLP_N 引脚上的消息将器件置于正常工作模式。内置 TXD 显性超时检测功能。

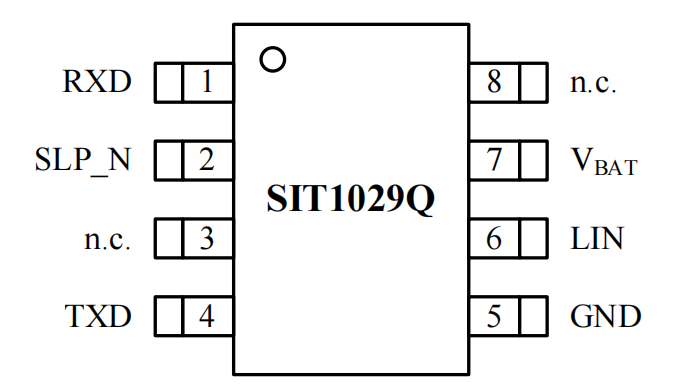

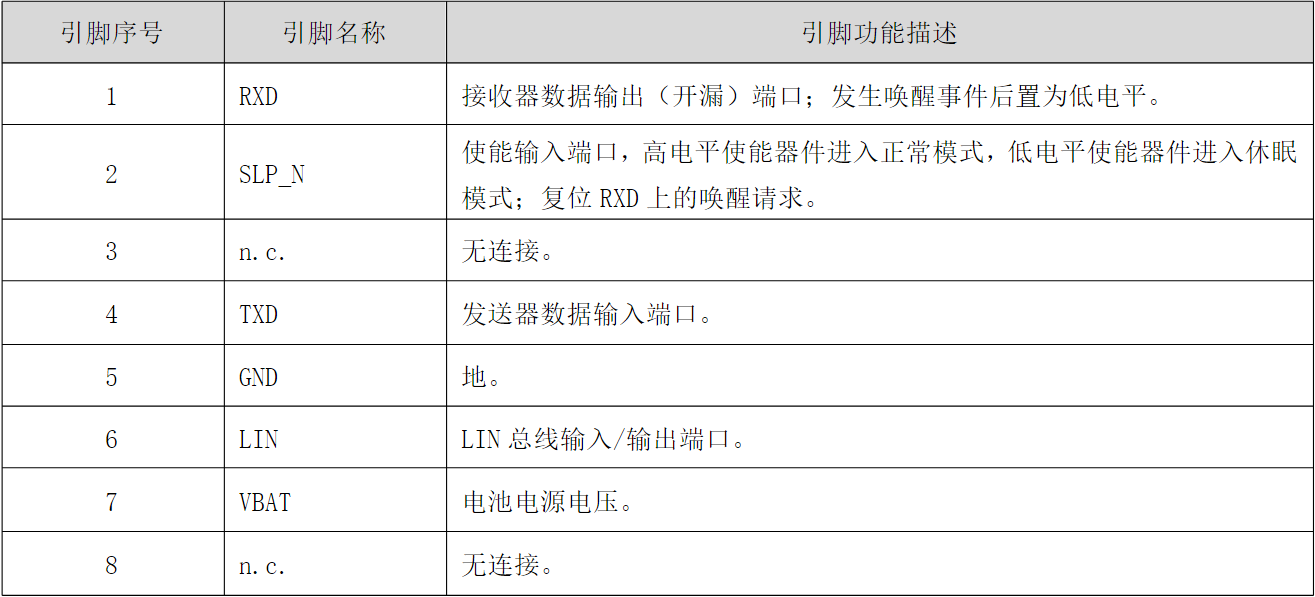

SIT1029Q的引脚定义:

主要特点:

  1. 兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”标准;

  2. 兼容K线;

  3. 内置过温保护功能(热关断);

  4. 内置30KΩ总线上拉从机电阻;

  5. 总线限流保护功能;

  6. 电池掉电检测功能;

  7. 极低功耗的休眠模式与待机模式;

  8. 支持远程唤醒;

  9. LIN数据传输速率高达20kbps;

  10. 高抗电磁干扰(EMI)能力;

  11. 提供HVSON8 / DFN3*3-8,小外形,无引脚封装。
