芯力特四通道本地互联网络LIN收发器--SIT1024Q
【概要描述】SIT1024Q是一款四通道本地互联网络(LIN)物理层收发器,符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V) 和SAE J2602标准。
- 分类:技术资讯
- 作者:
- 来源:
- 发布时间:2022-11-21 15:30
- 访问量:
SIT1024Q是一款四通道本地互联网络(LIN)物理层收发器,符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A、ISO 17987-4:2016 (12V) 和SAE J2602标准。主要适用于使用1kbps至20kbps传输速率的车载网络。SIT1024Q通过TXDx引脚控制 LINx总线的状态,可将协议控制器的发送数据流转换为具有最佳压摆率和波形整形的总线信号,以最大程度地减少电磁辐射发射(EME)。LIN总线输出引脚具有内部上拉电阻,仅当用作主机节点时,才需将LIN总线端口通过一个与二极管串联的外部电阻上拉至VBATx。SIT1024Q通过LINx引脚接收总线上的数据流,并由接收器的输出引脚RXDx将数据传送到外部的微控制器。
SIT1024Q可在5.5V~18V工作电压范围内,支持12V 应用。SIT1024Q在休眠模式和待机模式下可实现极低的静态电流消耗,发生故障时可快速地将功耗降至最低,并且可通过SLPx_N引脚上的消息将器件置于正常工作模式。

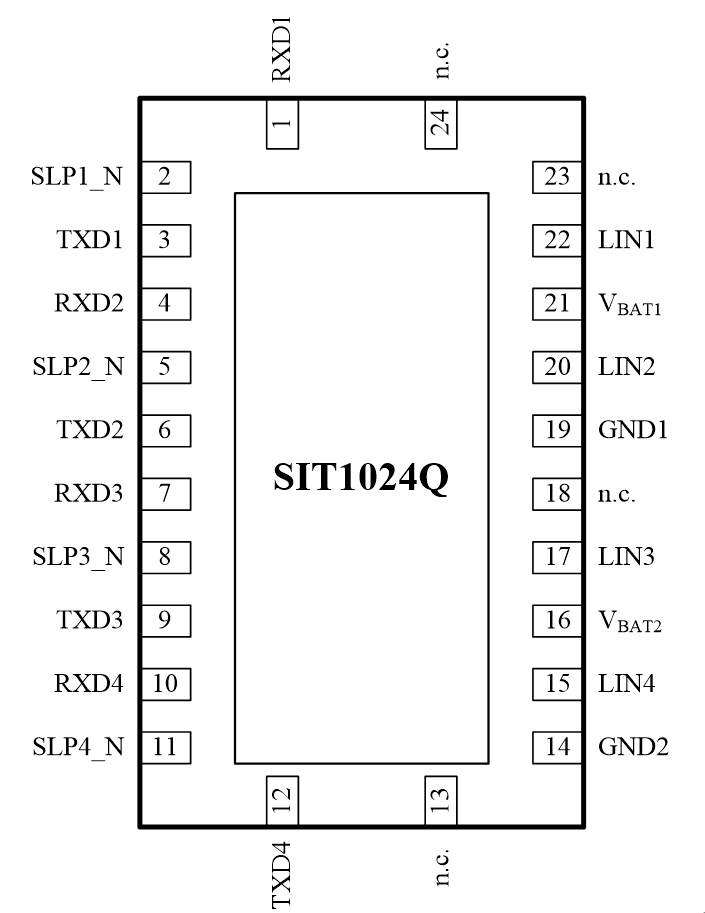

SIT1024Q的引脚定义:
主要特点:
-
兼容“LIN 2.x/ISO 17987-4:2016 (12V)/SAE J2602”标准;
-
兼容K线;
-
内置过温保护功能(热关断);
-
内置显性超时功能;
-
内置30kΩ总线上拉从机电阻;
-
总线限流保护功能;
-
电池掉电检测功能;
-
极低功耗的休眠模式与待机模式;
-
支持远程唤醒;
-
输入电平兼容3.3V/5V器件;
-
LIN数据传输速率高达20kbps;
-
提供QFN24/DHVQFN24,小外形,无引脚封装。
