芯力特车规TVS提供更具性价比的选择

发布日期：2025-09-10发布者：芯力特分享到:

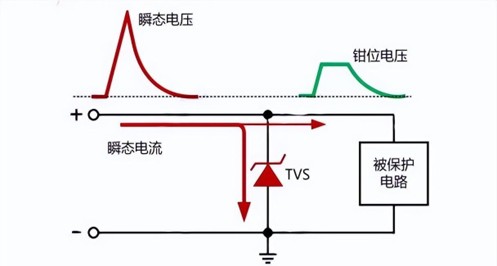

TVS工作原理:

TVS的作用是在瞬态过电压发生时，它们能迅速将电流分流到地线，限制电压峰值，防止ECU关键组件失效。这是一种低成本且有效的保护手段，通常被集成在汽车电源、CAN总线（Controller Area Network）、LIN总线（Local Interconnect Network）或其他数据通信线路中。因此，它们是现代汽车电子系统设计中的标准组成部分。


芯力特TVS产品:

芯力特深耕车规CAN/LIN通讯接口芯片，在广泛的应用中了解客户的需求，推出汽车级TVS产品，助力车规CAN/LIN通讯接口保护。

本次重点介绍5款TVS产品，其中2款为最新推出的高性能TVS，新一代TVS在关键参数上实现显著突破，特别是在超低寄生电容(Cj)方面表现突出，为高速通信应用提供更优保护方案。

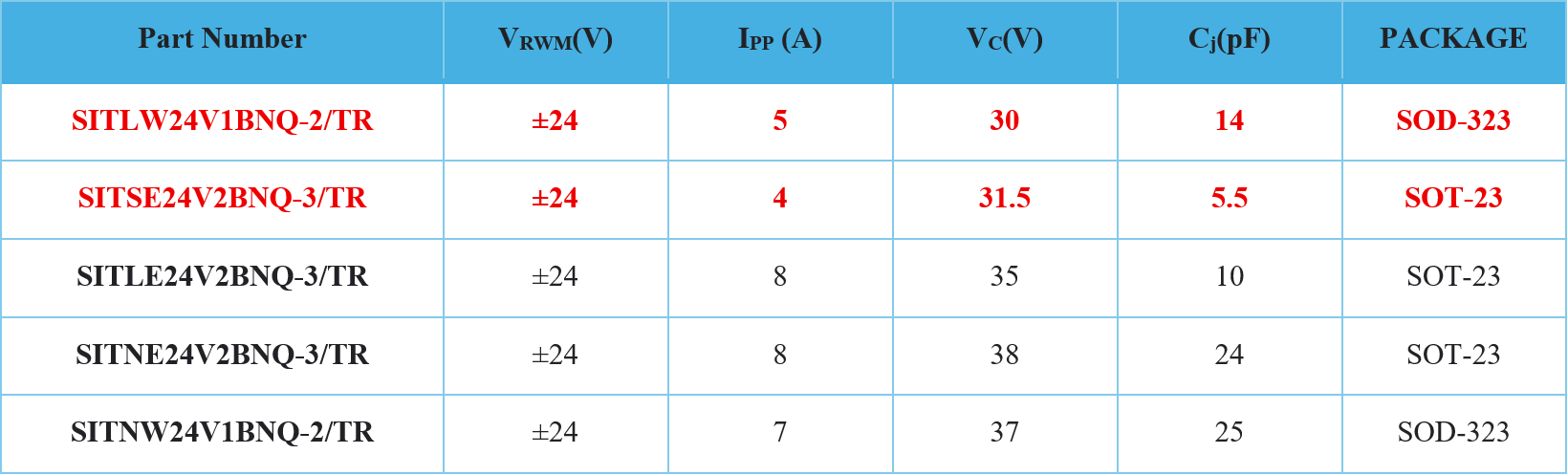

1. TVS型号和典型参数(红色为新产品)


2. TVS产品详细参数介绍

(1). SITLW24V1BNQ-2/TR

产品特性：

截止电压V_RWM：±24 V

漏电流I_R：50 nA

钳位电压Vc: 30 V

峰值电流 Ipp：5A

结电容 Cj:14 pF

封装类型：SOD-323

应用场合：

LIN总线保护

防护等级

IEC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

ISO 10605 (ESD): ±30kV (contact discharge)

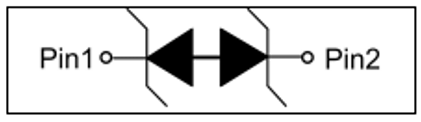

电路框图

(2). SITSE24V2BNQ-3/TR

产品特性：

截止电压V_RWM：±24 V

漏电流I_R：50 nA

钳位电压Vc: 31.5 V

峰值电流Ipp：4A

结电容 Cj : 5.5pF

封装类型：SOT-23

应用场合：

CAN/CAN FD总线保护

防护等级

EC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

ISO 10605 (ESD): ±30kV (contact discharge)

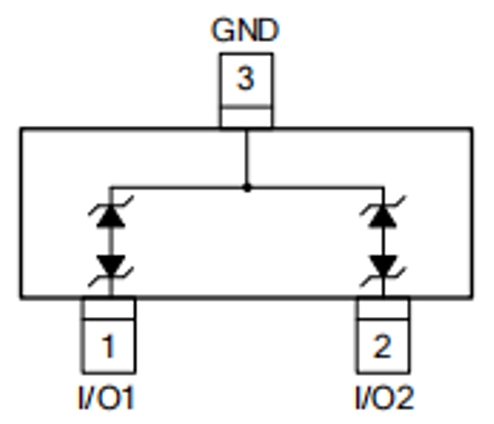

电路框图


(3). SITLE24V2BNQ-3/TR

产品特性：

截止电压V_RWM：±24 V

漏电流I_R：50 nA

钳位电压Vc: 35 V

峰值电流 Ipp：8 A

结电容 Cj:10 pF

封装类型：SOT-23

应用场合：

CAN/CAN FD总线保护

防护等级

IEC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

ISO 10605 (ESD): ±30kV (contact discharge)

电路框图


(4). SITNE24V2BNQ-3/TR

产品特性：

截止电压V_RWM：±24 V

漏电流I_R：50 nA

钳位电压Vc: 38 V

峰值电流 Ipp：8 A

结电容 Cj:24 pF

封装类型：SOT-23

应用场合：

CAN总线保护

防护等级

IEC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

ISO 10605 (ESD): ±30kV (contact discharge)

电路框图


(5). SITNW24V1BNQ-2/TR

产品特性：

截止电压V_RWM：±24 V

漏电流I_R：50 nA

钳位电压Vc: 37 V

峰值电流Ipp：7 A

结电容 Cj : 25 pF

封装类型：SOD-323

应用场合：

LIN总线保护

防护等级

EC61000-4-2 (ESD): ±30kV (contact discharge)；±30kV (air discharge)

ISO 10605 (ESD): ±30kV (contact discharge)

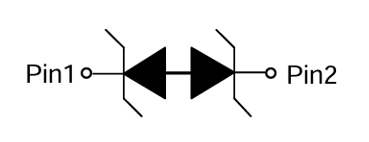

电路框图

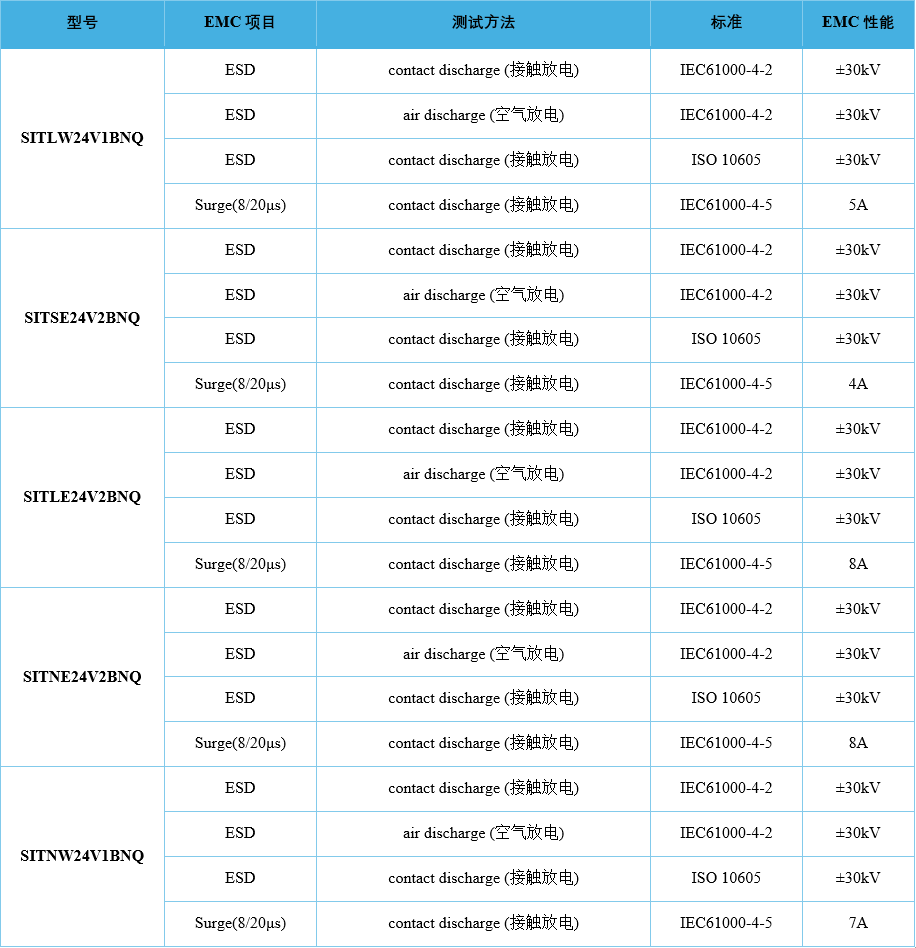

3. EMC性能表一览


4. 应用示意图

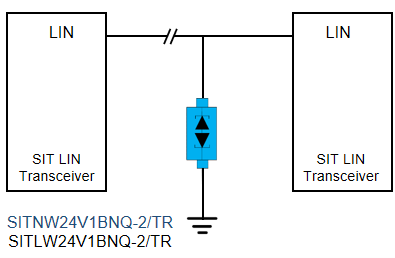

Lin总线接口ESD保护方案


CAN/CAN FD总线接口ESD保护方案

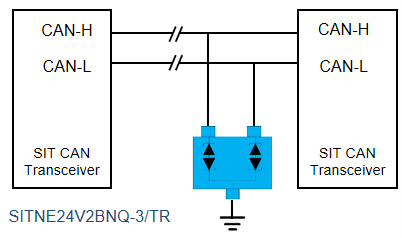

CAN总线接口ESD保护方案
