芯力特量产带整板休眠与唤醒的CAN FD芯片——SIT1043

【概要描述】SIT1043是一款应用于 CAN 协议控制器和物理总线之间的接口芯片,SIT1043主要应用于汽车通信领域.

  • 分类:技术资讯
  • 作者:
  • 来源:
  • 发布时间:2022-10-07 08:30
  • 访问量:
详情

SIT1043是一款应用于 CAN 协议控制器和物理总线之间的接口芯片,支持 5Mbps 灵活数据速率(Flexible Data-Rate),具有在总线与 CAN 协议控制器之间进行差分信号传输的能力。SIT1043总线端口耐压可达-58V至+58V,接收器共模输入电压达到-30V至+30V,适用于 12V 或 24V 应用系统。SIT1043采用多电源供电,拥有多种系统保护和诊断功能以提高器件和 CAN 的稳定性。另外,SIT1043拥有五种工作模式:正常工作模式、静音模式、待机模式、睡眠等待模式和睡眠模式,在低功耗模式下支持本地唤醒与远程唤醒;所提供的低功耗模式管理可极大节省 CAN 总线应用系统的电力,SIT1043带INH脚功能,能够控制给系统供电的LDO,使系统在休眠模式下关闭LDO输出,达到最低功耗,以满足客户的低功耗需求。

SIT1043主要应用于汽车通信领域,如车身控制系统、汽车网关、高级辅助驾驶系统(ADAS)、信息和娱乐系统、BMS等。

SIT1043外形示意图:

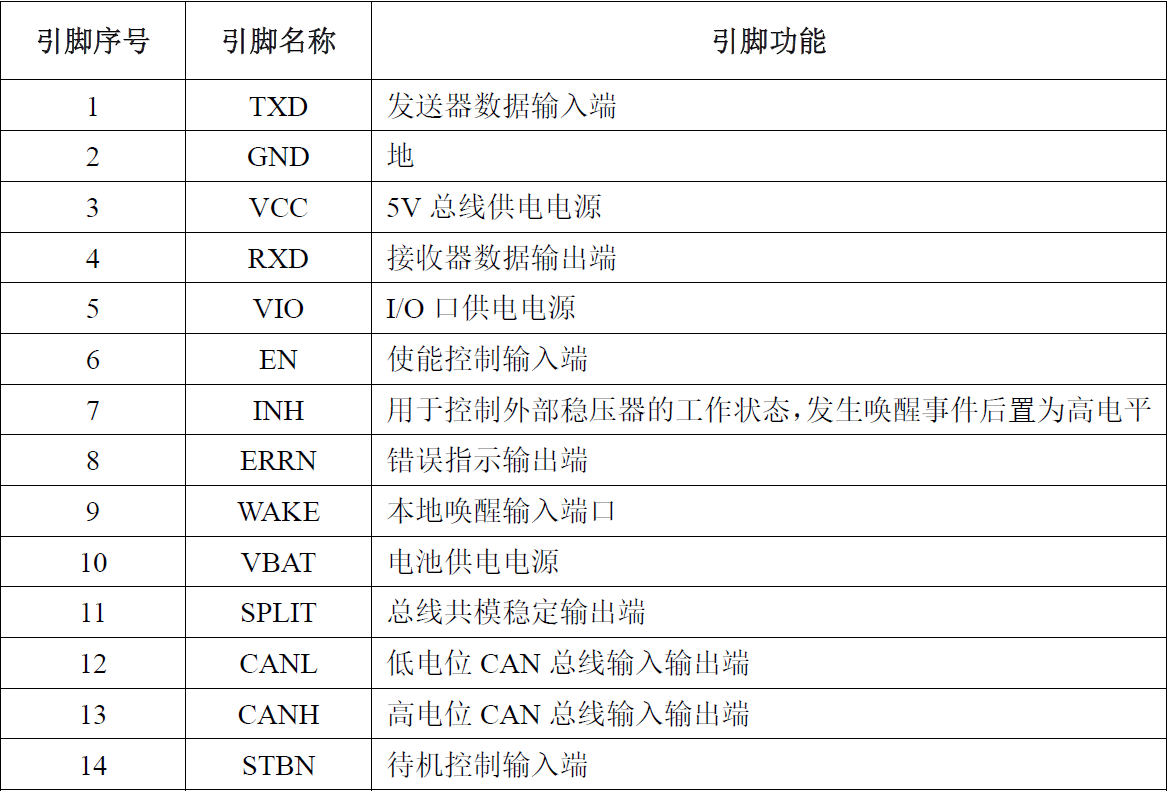

SIT1043的引脚定义:





主要特点:

  1. 完全兼容“ISO 11898-2:2016”标准

  2. 拥有低功耗睡眠模式以及待机模式

  3. 带远程唤醒功能以及本地唤醒功能

  4. 总线端口±58V耐压

  5. ±30V接收器共模输入电压

  6. IO口支持3.3V/5V MCU

  7. 驱动器(TXD)显性超时功能

  8. VBAT、VCC和VIO电源引脚上具有欠压保护

  9. 高速CAN,支持5Mbps CAN With Flexible Data-Rate(灵活数据速率)

  10. 睡眠模式INH输出引脚具有电源禁用功能

  11. -40℃至150℃结温范围,且内置过温保护

  12. TXD至RXD典型环路延时约100ns

  13. 高抗电磁干扰能力

  14. 未上电节点不干扰总线

  15. 带共模稳定输出引脚SPLIT

  16. SOP14以及DFN4.5×3.0-14封装
