芯力特带选择性唤醒的CAN FD芯片——SIT1145AQ

  • 分类:技术资讯
  • 作者:
  • 来源:
  • 发布时间:2023-07-31 08:30
  • 访问量:

【概要描述】SIT1145AQ是一款带选择性唤醒的CAN总线收发器, 是应用于CAN协议控制器和物理总线之间的接口芯片。

芯力特带选择性唤醒的CAN FD芯片——SIT1145AQ

【概要描述】SIT1145AQ是一款带选择性唤醒的CAN总线收发器, 是应用于CAN协议控制器和物理总线之间的接口芯片。

  • 分类:技术资讯
  • 作者:
  • 来源:
  • 发布时间:2023-07-31 08:30
  • 访问量:
详情

SIT1145AQ是一款带选择性唤醒的 CAN总线收发器, 是应用于 CAN 协议控制器和物理总线之间的接口芯片,支持 5Mbps 灵活数据速率(Flexible Data-Rate),具有在总线与 CAN 协议控制器之间进行差分信号传输的能力。

SIT1145AQ总线端口耐压可达-58V至+58V,接收器共模输入电压达到-12V至+12V,VBAT工作电压5.5V~40V, 耐压可达70V, 适用于 12V 或 24V 应用系统。

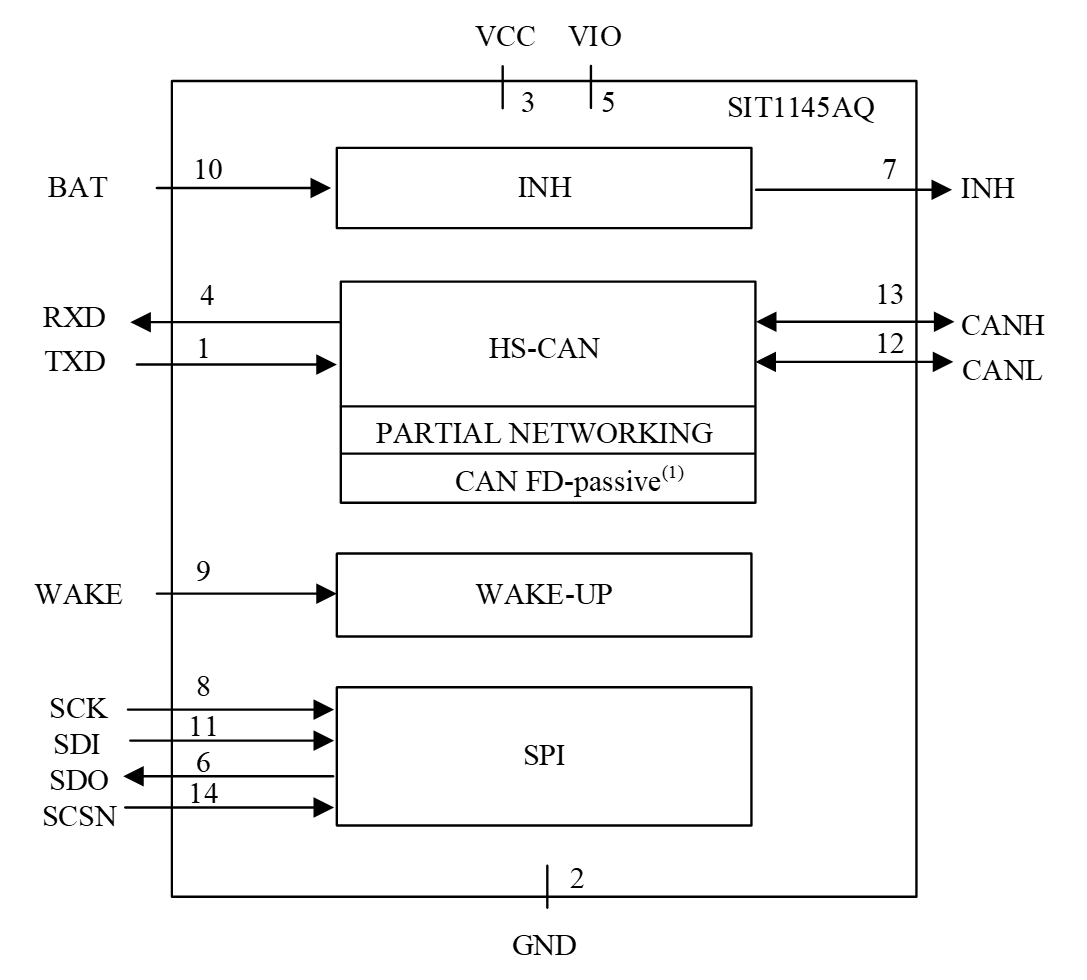

SIT1145AQ 结构框图

SIT1145AQ拥有五种工作模式:正常工作模式、静音模式、待机模式、睡眠等待模式和睡眠模式。除了有本地唤醒、远程唤醒(任意帧唤醒)外,还可以通过SPI设置SIT1145AQ为选择性唤醒。通过设置芯片内的寄存器来设置唤醒帧的范围,进入睡眠模式后,需要总线上有匹配波特率并符合设置的唤醒帧范围的报文才会唤醒SIT1145AQ,有效减少了主控芯片的唤醒次数和资源占用,极大节省 CAN 总线应用系统的电力和节点功耗。SIT1145AQ带INH脚功能,能够控制给系统供电的LDO,使系统在休眠模式下关闭LDO输出,实现整板休眠达到最低功耗,以满足客户的更低功耗需求。

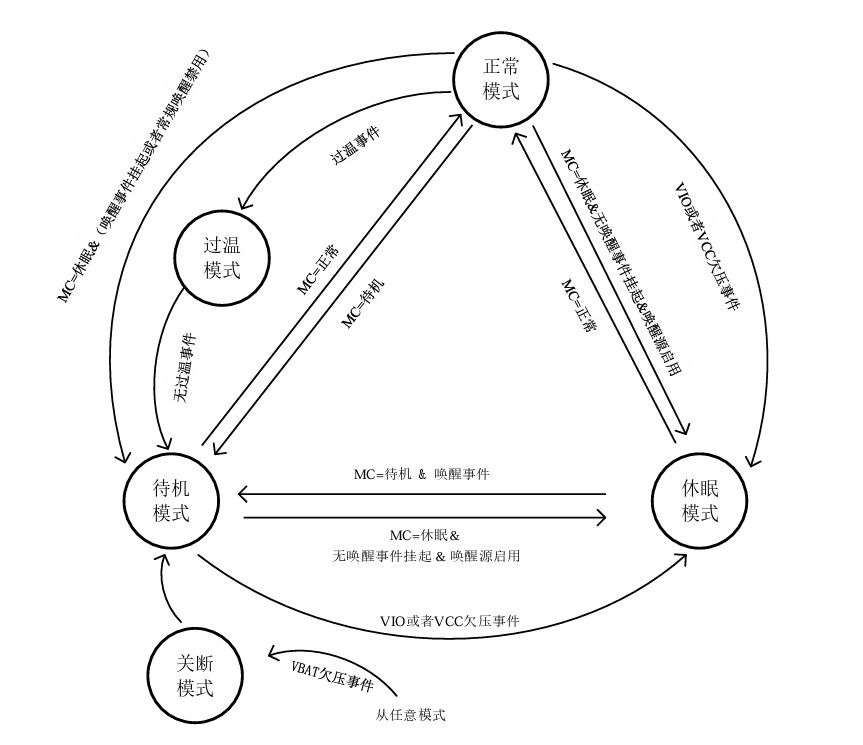

SIT1145AQ 系统状态转换图

SIT1145AQ主要应用于汽车通信领域,如域控、V2X、汽车网关、高级辅助驾驶系统(ADAS)、信息和娱乐系统、BMS,汽车雷达系统等。

SIT1145AQ引脚定义及封装示意图:

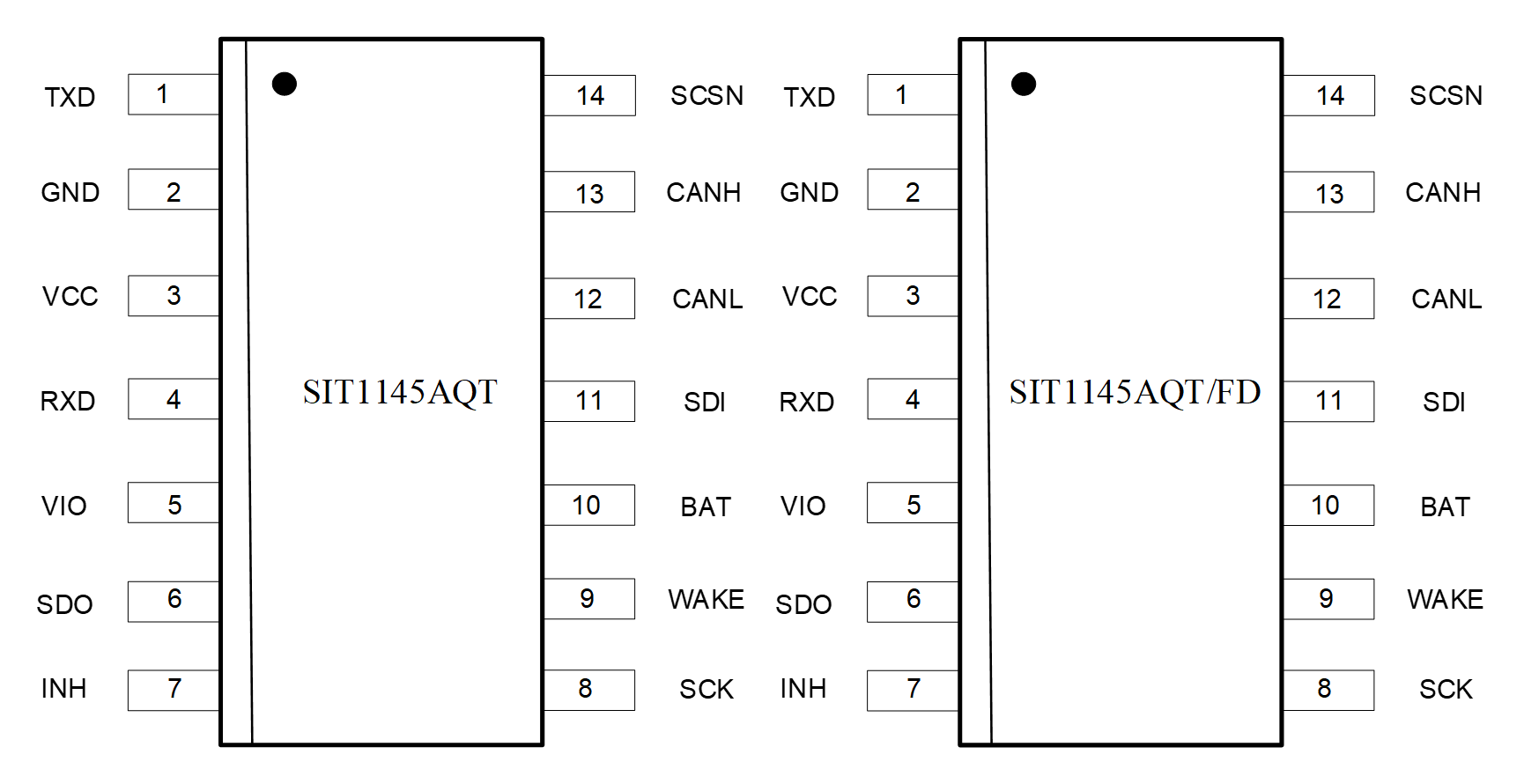

SOP14封装

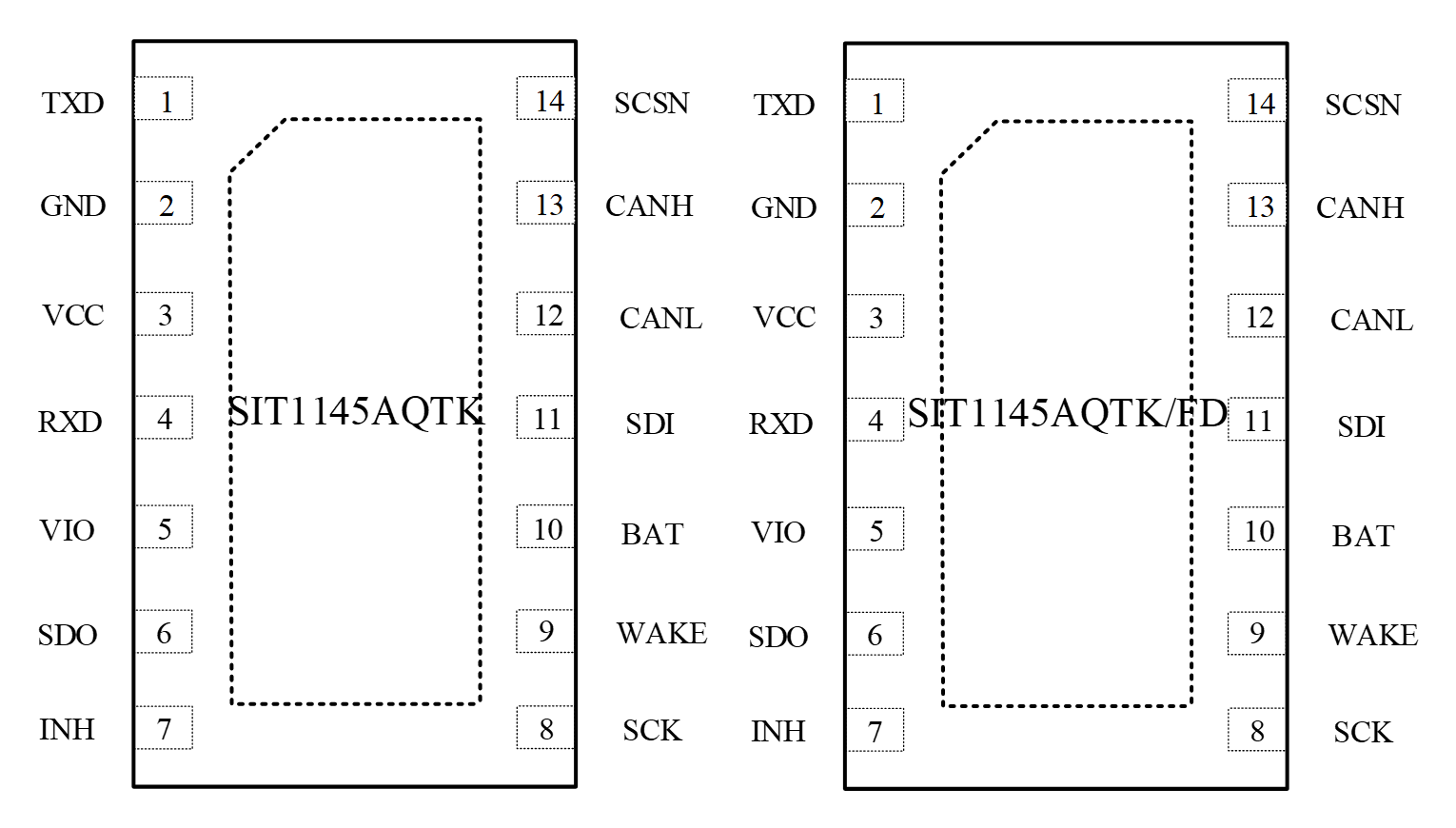

DFN4.5×3.0-14 封装

SIT1145AQ主要特点

 符合ISO 11898-2:2016和SAE J2284-1至SAE J2284-5标准

◆ 拥有低功耗休眠模式以及待机模式

◆ 支持标准CAN唤醒帧的远程唤醒,兼容ISO 11898 2:2016标准的选择性  唤醒帧远程唤醒

◆ 唤醒源诊断识别功能

◆ 总线端口±58V耐压

◆ VBAT工作电压5.5V~40V

◆ VBAT耐压70V

◆ ±12V接收器共模输入电压

◆ IO口支持3.3V或5V MCU

◆ 驱动器(TXD)显性超时功能

◆ VBAT、VCC和VIO电源引脚上具有欠压保护

◆ 高速CAN,支持5Mbps 灵活数据速率(Flexible Data-Rate)

◆ 带外部电源禁能引脚INH

◆ -40℃至150℃结温范围,且内置过温保护

◆ TXD至RXD典型环路延时约100ns

◆ 高抗电磁干扰能力

 未上电节点不干扰总线

◆ 总线自动偏置功能

 SOP14以及DFN4.5×3.0-14封装
