一、CAN FD Passive功能说明

芯力特在SIT1145AQ/FD版本中加入了CAN FD Passive功能,CAN FD Passive功能简单来说就是SIT1145AQ/FD在休眠或待机模式下屏蔽总线上的CAN FD报文。

为什么需要CAN FD Passive功能呢?

SIT1145AQ的特定帧唤醒只支持CAN报文,当SIT1145AQ休眠模式时,如果总线上有CAN FD报文,这个报文对SIT1145AQ来说不是有效的报文,会识别为错误帧并累加错误计数器。错误记数器>31时,SIT1145AQ产生错误中断(PNFDE=1),并使能INH,唤醒整个ECU节点。ECU的MCU通过读取SIT1145AQ寄存器(PNFDE=1)判断SIT1145AQ是错误唤醒。MCU清除SIT1145AQ错误中断标志(PNFDE=0)后,继续休眠,这个过程中ECU节点产生功耗。

打开CAN FD Passive功能后,SIT1145AQ/FD在休眠或待机模式下会忽略总线上的CAN FD报文,不产生错误中断,完美的解决了在局部网络休眠时会被CAN FD报文错误唤醒的问题,极大的降低了功耗。

二、SIT1145AQ与SIT1145AQ/FD应用选择

芯力特推出的特定帧唤醒收发器型号分为SIT1145AQ和SIT1145AQ/FD两个版本。其中 SIT1145AQ/FD带有CAN FD Passive(CAN FD屏蔽)功能,SIT1145AQ没有此功能。

可以跟据是否需要CAN FD Passive功能应用来选择SIT1145AQ或SIT1145AQ/FD,当ECU休眠时,总线的其它节点需要通讯CAN FD报文,且不希望此时的CAN FD通讯造成错误唤醒,就选择SIT1145AQ/FD。如果ECU休眠时总线的其它节点上只有CAN报文,可以选择SIT1145AQ或SIT1145AQ/FD。

注意:通过SPI设定寄存器CFDC=1打开SIT1145AQ/FD的CANFD Passive功能。此功能默认是关闭(CFDC=0)。

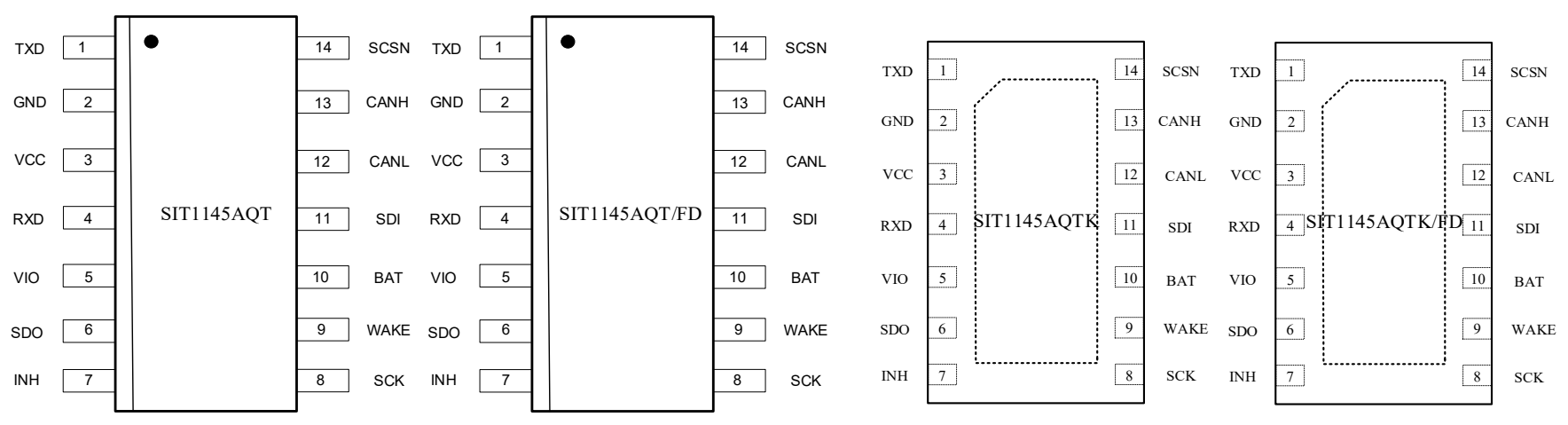

三、SIT1145AQ芯片型号及封装

SIT1145AQ和SIT1145AQ/FD两个版本都包含SOP14和DFN4.5*3-14封装。

SOP14                                                                           DFN4.5*3-14
