什么是SAR ADC

浏览量
【摘要】:
SARADC也经常被称为二进制搜索ADC,主要应用于中高分辨率和中高转换速率的场合。其工作原理是基于二进制算法搜索的方法,通过对输入信号进行采样,将得到采样值依次与D/A网络生成的参考电压值进行比较,最后得到由最高位到最低位的逻辑输出。基本结构如图1所示:主要包括采样保持电路(S/H)、比较器、D/A转换网络和SAR逻辑控制电路。图1SARADC结构示意图  模拟输入信号经采样保持之后(VIN),

  SAR ADC也经常被称为二进制搜索ADC,主要应用于中高分辨率和中高转换速率的场合。其工作原理是基于二进制算法搜索的方法,通过对输入信号进行采样,将得到采样值依次与D/A网络生成的参考电压值进行比较,最后得到由最高位到最低位的逻辑输出。基本结构如图1所示:主要包括采样保持电路(S/H)、比较器、D/A转换网络和SAR逻辑控制电路。

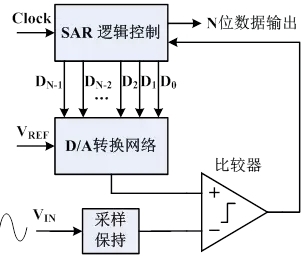

图1 SAR ADC结构示意图

图1 SAR ADC结构示意图

  模拟输入信号经采样保持之后(VIN),送到比较器的一个输入端;SAR逻辑控制电路将最高位(MSB)D_(N-1)预置为高电平,经过D/A转换网络产生一个参考电压值,接到比较器的另一输入端;这两个电压值进行比较得到最高位D_(N-1)的值,同时比较器的输出(“0”或“1”)反馈到SAR逻辑控制电路,将次高位D_(N-2)预置为高电平。按照上述的比较方法,依次类推,直到确定最低位的值为止,这样就完成了一次数据的转换。

  对N位的SAR ADC,至少需要进行N次比较,得到完整的数据输出。图2给出了3位SAR ADC逐次比较过程。

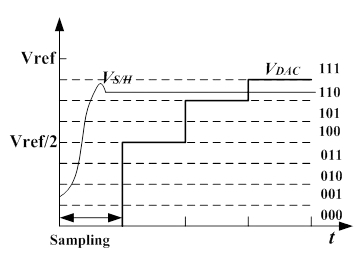

图2 3 bit SAR ADC 逐次比较过程示意图

图2 3 bit SAR ADC 逐次比较过程示意图

  SAR ADC以低功耗、无运放、低电压等优点在超深亚微米工艺下有很大的发展与应用前景。




  芯力特电子科技有限公司(简称芯力特公司)是一家专业从事混合信号集成电路设计的高科技企业,有专业的ADC设计团队,全面考虑各种非理想因素对ADC性能带来的影响,可以为客户定制性能优异、多种类型的ADC。公司围绕智慧电网等物联网致力于相关芯片技术攻关,采用灵活的商务模式提供专门的人力、物力进行技术服务与产品的定制设计,以满足客户的专用型需求,以一站式的服务达到客户与自身双赢的目的。

  一、芯力特公司有非常优秀的AD/DA设计能力,在硅片上成功研发过多种AD,DA芯片与IP:

1)高精度高速10bit 100MHz pipeline/12bit 60MHz pipeline的ADC,已经在0.18um/0.13um CMOS工艺验证;

2)高精度低速低功耗12bit 4MHz SAR ADC,已经在0.18um CMOS工艺验证;

3)高精度低速的sigma-delta ADC,从14-24bit,已经在0.5um/0.35um/0.18um CMOS工艺验证;

4)极高速的200MHz 6-8bit flash ADC,已经在0.18um/0.13um CMOS工艺验证;

5) 8/10/12bitDAC,已经在0.35um/0.25um/0.18um/0.13umCMOS工艺验证。

  二、芯力特公司拥有高性能RS485接口芯片产品,该产品不仅具有失效安全、热插拔、过温保护、控制与输入端口迟滞、超低静态功耗等特点,而且具有优秀的抗雷击浪涌能力、高压静电释放能力,其接触放电能力与ESD HBM标准均达到±15KV水平。

欢迎来电交流、洽谈,联系方式:

联系人:张文杰

电话:18502537108

Email:zwj@sitcores.com

网址:www.sitcores.com
